Ошибка в замере столешницы редко выглядит серьёзной на бумаге: каких-нибудь 5–10 мм. Но на монтаже эти миллиметры превращаются в щель у стены, перекошенную мойку, зажатую варочную панель или плиту, которая не входит между тумбами. Правильный замер — это не только длина и глубина изделия. Нужно зафиксировать геометрию стен, свесы, стыки, толщину фартука, размеры техники и координаты всех вырезов.
Краткий ответ: столешницу измеряют после окончательной установки и выравнивания нижних шкафов. Размеры снимают минимум в трёх точках по каждой стене, углы проверяют шаблоном, а мойку, варочную панель, розетки и трубы привязывают к двум базовым линиям. Для камня, кварцевого агломерата и крупноформатной керамики окончательный шаблон лучше поручить изготовителю.
Содержание
Когда можно начинать замер
Нижний ряд кухни к моменту замера должен стоять на постоянном месте. Тумбы соединяют между собой, выставляют по уровню и крепят к стене. Если после снятия размеров корпус сдвинется хотя бы на сантиметр, координаты мойки и плиты уже не совпадут с проектом. Фартук либо должен быть смонтирован, либо его будущая толщина должна быть точно известна. Например, плитка с клеевым слоем обычно забирает не только толщину самой плитки: итоговую величину определяют по фактической системе отделки.
Особенно строгого подхода требует столешница для кухни из камня или керамики. Такое изделие нельзя безболезненно подрезать на объекте обычным инструментом, а неверно выполненный вырез способен ослабить перемычку возле мойки. Сначала завершают монтаж мебели, затем делают контрольный замер или полноразмерный шаблон и только после этого запускают плиту в производство.
Критически важно: не снимайте окончательные размеры по дизайн-проекту или размерам отдельных шкафов. Чертёж показывает замысел, но не учитывает кривизну стен, фактические зазоры, толщину облицовки и отклонения при сборке.

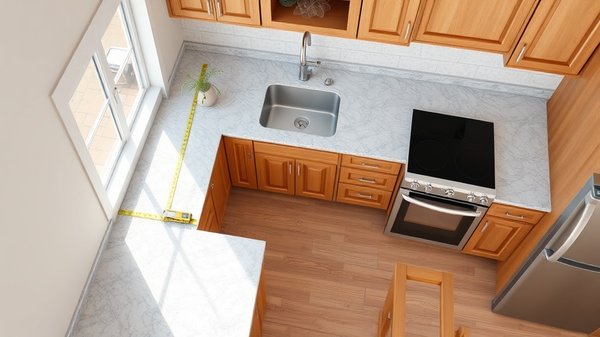

Базовые линии и геометрия помещения
Для прямой кухни базой обычно служит передняя линия фасадов или линия корпусов. Для Г- и П-образной конфигурации выбирают одну главную ось и привязывают к ней остальные участки. Нельзя последовательно откладывать размеры «цепочкой»: несколько небольших погрешностей сложатся в одну заметную ошибку. Каждую важную точку лучше измерять от общей базы.
Стены почти никогда не образуют идеальные 90 градусов. Поэтому длину участка проверяют у задней кромки, посередине глубины и по переднему краю. Если результаты различаются, на чертеже указывают все три значения. Угол проверяют большим угольником, лазерным построителем или жёстким шаблоном из полос ХДФ, картона либо тонкой фанеры. Для сложной ниши практичнее изготовить шаблон в масштабе 1:1, чем пытаться описать её десятком размеров.
Какие допуски учитывать
| Узел | Практический ориентир | Что проверить |
|---|---|---|
| Зазор у стены | Обычно 2–5 мм | Способ монтажа, наличие пристеночного бортика или стеновой панели |
| Передний свес | Часто 20–40 мм относительно корпуса | Толщину фасада, ручки, каплесборник и открывание ящиков |
| Боковой свес | Обычно 10–30 мм на открытом торце | Декоративную боковину и проектную линию фасадов |
| Перемычка возле выреза | По требованиям изготовителя материала | Минимальное расстояние до края, стыка и соседнего выреза |
| Монтажный зазор техники | По инструкции конкретной модели | Не использовать универсальный размер «на глаз» |
Приведённые значения — не строительный норматив, а распространённые монтажные ориентиры. Приоритет всегда имеют техническая карта материала, инструкция производителя техники и правила конкретного цеха. Например, допустимая ширина перемычки у компакт-плиты и натурального камня может различаться.
Как рассчитать свесы
Передний свес измеряют не от дверцы, а от корпуса тумбы, отдельно записывая толщину фасада. Если корпус имеет глубину 560 мм, фасад выступает ещё на 18–22 мм, а край столешницы должен выходить за плоскость фасада на 10–20 мм, итоговая глубина часто оказывается около 600 мм. Однако готовое число нельзя переносить на любую кухню: мешают накладные ручки, нестандартные боковины и вентиляционные каналы за шкафами.
На открытом боковом торце свес должен закрывать корпус и декоративную панель. Рядом с отдельно стоящей плитой край столешницы не должен мешать установке прибора и одновременно оставлять неконтролируемую щель. Для барной части или зоны посадки глубину рассчитывают с учётом пространства для коленей и опор, а не просто увеличивают стандартную столешницу.
Полезный приём: отметьте будущую переднюю кромку малярной лентой прямо на тумбах. Так легко проверить, не задевает ли свес ручки, не выглядит ли боковой выпуск случайным и удобно ли открываются фасады.

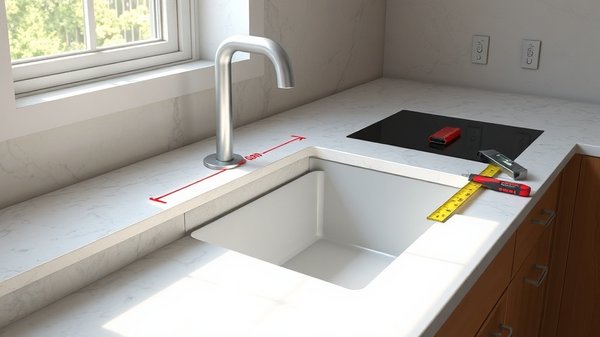

Вырезы под мойку и варочную панель
Габарит прибора и размер монтажного выреза — разные величины. У варочной панели наружная рамка может иметь ширину 590 мм, а требуемое отверстие — например, 560 мм; точные данные берут только из монтажной схемы выбранной модели. Для мойки важен способ установки: накладной сверху, подстольный или в один уровень. Каждый вариант требует своей обработки кромки и допуска.
Координаты выреза задают от двух взаимно перпендикулярных баз. На чертеже фиксируют не только центр, но и четыре границы отверстия. Одновременно проверяют внутреннее пространство тумбы: чашу мойки, крепёж, сифон, измельчитель, фильтр, выдвижные системы и силовой блок панели. Вырез может идеально располагаться сверху и при этом попадать на перегородку корпуса снизу.
Опасная ошибка — размещать вырез слишком близко к передней кромке, торцу или стыку двух деталей. Узкая перемычка хуже переносит транспортировку и нагрузку. Минимальные расстояния зависят от материала и технологии армирования, поэтому их согласовывают с производителем до утверждения чертежа.
Коммуникации: что и как привязывать
Водорозетки, канализацию, газовую подводку, силовые кабели и напольные розетки отмечают с координатами по горизонтали и высоте от чистого пола. Для трубы дополнительно указывают диаметр и величину выступа. Если коммуникация проходит через столешницу, размер отверстия должен учитывать декоративную манжету, возможность сборки соединения и безопасный зазор.
Розетку для варочной панели или духового шкафа нельзя располагать там, где корпус прибора прижмёт вилку. Аналогично сифон не должен конфликтовать с ящиком под мойкой. Газовое оборудование измеряют и размещают с учётом местных норм и инструкции производителя; перенос или подключение газовой линии выполняет уполномоченный специалист.
Памятка перед передачей размеров в цех
- Шкафы собраны, стянуты, выровнены и закреплены.
- Указаны общие размеры каждого участка и фактические углы.
- Отмечены толщина фартука, стеновых панелей и декоративных боковин.
- Для каждого выреза записаны модель техники, схема производителя и координаты от двух баз.
- Проверены внутренние перегородки, ящики, сифоны, крепления и вентиляция.
- На чертеже обозначены видимые кромки, радиусы, фаски, стыки и направление рисунка материала.
- Согласованы свесы, монтажные зазоры и минимальные перемычки.
- Размеры перепроверены второй раз отдельным проходом, а не по прежним отметкам.
Стоп-сигнал для запуска в производство: если модель мойки или варочной панели ещё может измениться, вырез утверждать нельзя. Даже техника с одинаковым наружным габаритом нередко имеет разные монтажные отверстия и расположение крепежа.
Как оформить итоговый чертёж
Хороший замерный лист читается без устных пояснений. На нём есть вид сверху, единицы измерения, базовые оси, размеры всех сторон, диагонали сложных участков, координаты вырезов и подписи к обработанным кромкам. Для Г-образной детали отмечают внутренний угол и способ соединения. Фотографии помещения дополняют чертёж, но не заменяют его.
Перед согласованием полезно пройти весь маршрут монтажа: сможет ли готовая деталь войти в лифт, развернуться в коридоре и пройти через дверной проём. Длинную столешницу иногда приходится делить не из-за размера плиты, а из-за невозможности занести её в помещение. Место стыка выбирают заранее, избегая зон возле вырезов и участков с постоянной влагой.
Итог
Смотрите также:
Промышленная вентиляция склада: нормы воздухообмена и подбор оборудования http://domkrat.org/promyishlennaya-ventilyatsiya-sklada-normyi-vozduhoobmena-i-podbor-oborudovaniya/.
Интересное по теме: Скользкий пол: противоскользящие ленты, покрытия и предупреждающие таблички
Советы в статье "Каркасные дома под ключ - доступное и качественное строительство" здесь.
Точный замер начинается не с рулетки, а с готовности кухни: закреплённых корпусов, определённой отделки и выбранной техники. Затем проверяют стены и углы, задают базовые линии, рассчитывают свесы и только после этого привязывают вырезы и коммуникации. Чем дороже и менее ремонтопригоден материал, тем важнее полноразмерный шаблон и контрольный замер специалистом изготовителя. Если в проекте остался спорный размер, безопаснее задать вопрос до раскроя и приложить к нему чертёж с фотографией узла — это дешевле любой переделки.
