Алюминий не «ведёт» сам по себе — его деформируют ошибки, заложенные при монтаже. Жёстко зажатая рама, слишком редкие крепления, отсутствие скользящих опор или неправильно выбранный зазор превращают обычное температурное расширение в перекос створок, трещины в примыкающих материалах и заклинивание дверей. Основной способ избежать проблем — заранее рассчитать перемещения, разделить неподвижные и подвижные точки крепления, а зазоры заполнить эластичным материалом, способным работать вместе с конструкцией.
Причина проста: алюминиевые профили заметно меняют длину при нагреве и охлаждении. Летом тёмная рама, установленная на солнечной стороне, может нагреваться значительно сильнее воздуха; зимой тот же профиль испытывает обратную деформацию. Если монтажники не оставили конструкции возможности немного «дышать», температурное движение передаётся на углы, стеклопакет, крепёж и откосы.
Для предварительной оценки используют коэффициент линейного расширения алюминиевых сплавов — примерно 23–24 × 10-6 1/°C. Например, профиль длиной 3 м при изменении температуры на 50 °C способен изменить размер примерно на 3,5 мм. Это не означает, что рама обязательно сдвинется на такую величину целиком: часть перемещения ограничивают узлы крепления, трение и соседние элементы. Но именно такой порядок величины необходимо учитывать при проектировании.
При разработке узлов и подборе комплектующих полезно сверять решения с документацией производителя профильной системы, требованиями проекта и действующими нормативами. Практические сведения о материалах, обработке и монтаже алюминиевых изделий также представлены на сайте https://alumservis.ru.
Содержание
Почему алюминиевые конструкции деформируются
Наиболее распространённая ошибка — попытка закрепить раму по всему периметру без единой подвижной точки. Такой каркас становится похож на жёсткую металлическую вставку, зажатую в проёме. При нагреве профилю некуда расширяться, поэтому он выгибается или передаёт усилие на анкеры. При охлаждении возникают обратные напряжения, а повторяющиеся циклы постепенно ослабляют крепление.
Вторая причина — чрезмерное затягивание крепёжных элементов. Саморез или анкер не должен вдавливать профиль, деформировать стенку камеры или притягивать раму к основанию с такой силой, чтобы исчезла предусмотренная подвижность. Особенно чувствительны тонкостенные профили и конструкции с большими габаритами.
Третья проблема связана с заполнением монтажного шва. Жёсткий раствор, затвердевшая пена без защитного слоя, деревянные клинья или куски металла в зоне расширения блокируют перемещения. Монтажный шов должен одновременно удерживать конструкцию, обеспечивать теплоизоляцию и сохранять эластичность.
Как рассчитать температурное перемещение
Для ориентировочной проверки применяют формулу:
ΔL = α × L × ΔT,
где ΔL — изменение длины профиля, α — коэффициент линейного расширения, L — первоначальная длина элемента, а ΔT — разница между расчётными температурами. В реальном проекте учитывают не только воздух, но и солнечный нагрев, цвет покрытия, ориентацию фасада, наличие стекла и особенности узлов.
| Длина профиля | Перепад температур | Ориентировочное изменение длины | Практический вывод |
|---|---|---|---|
| 1,5 м | 40 °C | около 1,4 мм | Важна эластичность шва и отсутствие пережатия |
| 3 м | 50 °C | около 3,5 мм | Нужны подвижные точки и проверка боковых зазоров |
| 6 м | 60 °C | около 8,5 мм | Нельзя рассчитывать на один только жёсткий крепёж |
Эти значения являются инженерной оценкой, а не готовым размером монтажного зазора. Его подбирают по системе профилей, геометрии проёма, длине элемента и типу заполнения. Для крупноформатных витражей и фасадных конструкций расчёт должен выполнять специалист, который видит весь узел, а не только отдельную раму.
Критически важно: температурное перемещение длинного профиля нельзя компенсировать увеличением случайного зазора с одной стороны. Подвижность должна быть заложена в системе крепления и равномерно распределена по узлу.

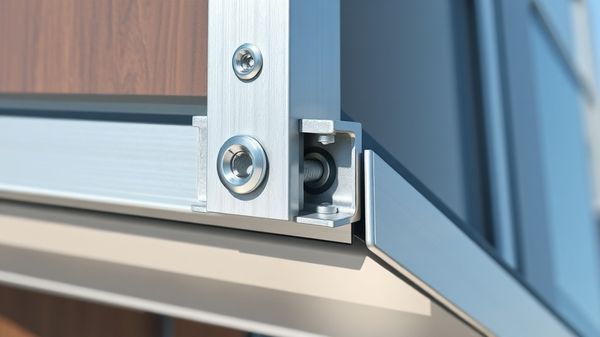

Неподвижные и скользящие точки крепления
Неподвижная точка фиксирует конструкцию относительно проёма и задаёт её положение. Обычно она располагается в зоне, где важно сохранить геометрию рамы и передать нагрузку от собственного веса. Остальные крепления могут выполнять роль подвижных: они удерживают профиль, но допускают его ограниченное продольное смещение.
Скользящее крепление не означает плохо затянутый саморез. Это заранее спроектированный узел с подходящим кронштейном, пазом, втулкой либо другим элементом, который позволяет профилю перемещаться без потери несущей способности. Конкретная схема зависит от профильной системы и указаний её производителя.
Крепления размещают с учётом массы заполнения, ветровой нагрузки, материала основания и размеров рамы. Нельзя переносить шаг крепления от небольшой оконной конструкции на тяжёлый витраж или раздвижную дверь. При недостаточном количестве опор профиль прогибается, а при чрезмерно плотной фиксации теряет способность компенсировать температурные изменения.
Что проверить перед сверлением
Сначала проверяют диагонали, ширину монтажного шва и наличие участков, где крепёж может попасть в пустоту или слабый слой основания. Затем размечают неподвижную точку, угловые зоны и промежуточные крепления. Анкеры и дюбели выбирают не «по привычке», а по типу стены: бетон, полнотелый кирпич, пустотелая керамика и газобетон требуют разных решений.
Под головкой крепежа должны находиться предусмотренные системой прокладки или втулки, если они нужны для распределения нагрузки и защиты профиля. Нельзя сверлить профиль в произвольном месте, нарушать дренажные каналы или перекрывать отверстия, предназначенные для отвода воды.
Монтажные и компенсационные зазоры
Зазор между рамой и проёмом выполняет сразу несколько функций. Он компенсирует небольшие отклонения геометрии стены, позволяет выставить конструкцию по уровню и создаёт пространство для теплоизоляционного материала. В длинных алюминиевых элементах этот промежуток также должен воспринимать температурные перемещения.
Заполнять зазор следует послойно. Внутренний контур защищают от проникновения влажного воздуха, центральную часть используют для теплоизоляции, а наружный слой защищают от атмосферной влаги и ультрафиолета. Одной монтажной пены недостаточно: под воздействием влаги и солнца она теряет свойства, если не закрыта подходящими материалами.
Герметик выбирают с учётом совместимости с порошковой окраской, анодированным покрытием, стеклом и уплотнителями. В наружных швах используют составы, рассчитанные на температурные циклы и ультрафиолет. Жёсткий цементный раствор в зоне, где профиль должен перемещаться, применять нельзя.
Рабочее правило: если материал шва после отверждения не способен заметно растягиваться и сжиматься, его нельзя использовать там, где ожидается движение алюминиевого профиля.
Особенности стеклопакетов, дверей и фасадов
В оконных и дверных системах деформация рамы быстро проявляется по фурнитуре. Створка начинает задевать ответные планки, ручка поворачивается с усилием, нарушается прижим уплотнителя. После регулировки фурнитуры проблема иногда временно исчезает, но возвращается при следующем температурном цикле. Поэтому сначала проверяют геометрию и крепление, а уже потом выполняют регулировку.
Стеклопакет нельзя использовать как элемент, который удерживает перекошенную раму. Подкладки должны располагаться в предусмотренных местах и передавать вес стекла на несущие части профиля. Если стекло зажато неравномерно, в нём возникают локальные напряжения, а створка получает дополнительную нагрузку.
В фасадных системах температурное движение часто компенсируется не только монтажным швом, но и конструкцией стоек, ригелей, прижимных планок и межэтажных узлов. Особое внимание уделяют местам стыковки длинных профилей: соединение должно сохранять герметичность, но не превращать соседние элементы в одну неподвижную балку.
Памятка для приёмки монтажа
Перед закрытием откосов полезно зафиксировать положение рамы, проверить диагонали и убедиться, что крепёж не деформирует профиль. Отдельно осматривают дренажные отверстия, углы, стыки профилей и места перехода к другим материалам. Если шов уже скрыт, оценить качество узла будет значительно сложнее.
Проверка должна включать следующие пункты: рама установлена без перекоса; створки открываются без рывков; крепления соответствуют проекту или инструкции системы; в шве нет жёстких клиньев, обломков и металлических перемычек; наружная герметизация не перекрывает дренаж; подвижные участки действительно могут перемещаться; декоративные элементы не зажимают профиль.
Для крупной конструкции стоит сделать фотографии скрытых узлов до установки откосов и облицовки. Это не формальность: снимки помогают разобраться в причине неисправности, если через сезон появятся трещины, продувание или изменение геометрии.
Надёжность алюминиевой конструкции определяется не толщиной профиля сама по себе, а тем, насколько грамотно собран весь узел. Расчёт температурного перемещения, разделение креплений на неподвижные и скользящие, эластичный монтажный шов и сохранение дренажа позволяют избежать большинства деформаций. Чем длиннее профиль и выше солнечная нагрузка, тем опаснее универсальные решения «как всегда монтировали».
