Дроссель: от основ электромагнетизма до выбора и применения

В мире современной электроники, где каждое устройство — от простого зарядного устройства для смартфона до сложнейшего промышленного оборудования — пронизано электрическими токами, существует множество невидимых, но критически важных компонентов. Одним из таких фундаментальных элементов является дроссель, или катушка индуктивности. Без него была бы невозможна стабильная работа большинства электронных схем, от фильтрации помех до накопления энергии. В этой статье мы погрузимся в мир катушек индуктивности, разберем, что такое дроссель, как он устроен, где применяется, и уделим особое внимание такому важному их виду, как синфазные дроссели, которые играют ключевую роль в обеспечении электромагнитной совместимости современных устройств.

Принцип работы дросселя: магия электромагнетизма в действии

Чтобы понять, как работает дроссель, не нужно быть профессором физики. В основе его функционирования лежит одно из фундаментальных явлений природы — электромагнитная индукция. По своей сути, любой дроссель — это катушка, состоящая из витков изолированного проводника, намотанных на каркас или непосредственно на сердечник.

Когда через эту катушку начинает протекать электрический ток, вокруг нее мгновенно возникает магнитное поле. Энергия электрического тока преобразуется в энергию магнитного поля и накапливается в нем. Если же ток в цепи попытается резко измениться (увеличиться или уменьшиться), это накопленное магнитное поле «воспротивится» этому изменению. Оно создаст в катушке электродвижущую силу (ЭДС) самоиндукции, которая будет направлена против изменения основного тока. Этот эффект можно сравнить с инерцией в механике: как массивное тело сопротивляется изменению своей скорости, так и дроссель сопротивляется изменению силы тока, протекающего через него.

Основное свойство дросселя — инерционность по отношению к электрическому току. Он сглаживает резкие скачки и пульсации, стремясь поддержать ток на постоянном уровне.

Это свойство проявляется по-разному в цепях постоянного и переменного тока:

• В цепи постоянного тока (DC): После короткого переходного процесса, когда ток устанавливается, дроссель ведет себя практически как обычный проводник. Его сопротивление определяется только материалом и длиной провода обмотки (активное сопротивление), и оно, как правило, очень мало. Он не мешает протеканию стабильного постоянного тока.
• В цепи переменного тока (AC): Здесь все гораздо интереснее. Переменный ток постоянно меняет свое направление и величину. Дроссель непрерывно противодействует этим изменениям, создавая значительное сопротивление, которое называется индуктивным или реактивным. Чем выше частота переменного тока, тем сильнее «сопротивляется» дроссель.



Когда ток проходит через витки катушки, вокруг нее создается магнитное поле, которое и противодействует резким изменениям тока.

Роль сердечника: как усилить эффект

Для значительного увеличения индуктивности и, соответственно, эффективности дросселя, в его конструкцию вводят сердечник — элемент из материала с высокой магнитной проницаемостью.

Сердечник концентрирует линии магнитного поля внутри катушки, многократно усиливая его.

Материал сердечника выбирается в зависимости от назначения дросселя и рабочих частот:

1. Ферромагнитные материалы (например, электротехническая сталь): Используются в низкочастотных дросселях, работающих в цепях питания, звуковой аппаратуре. Они обладают высокой магнитной проницаемостью, но и большими потерями на высоких частотах.
2. Ферриты (ферримагнетики): Это керамические материалы, обладающие хорошими магнитными свойствами и высоким электрическим сопротивлением. Идеальны для высокочастотных дросселей, фильтров помех, импульсных источников питания. Именно ферритовые сердечники чаще всего применяются в синфазных дросселях.
3. Порошковые магнитные материалы (например, карбонильное железо, пермаллой): Представляют собой спрессованный порошок магнитного материала с диэлектрическим связующим. Они имеют более стабильные характеристики и хорошо работают в широком диапазоне частот и при больших токах.
4. Воздушный сердечник (или диэлектрический каркас): Дроссели без магнитного сердечника обладают низкой индуктивностью, но лишены недостатков, связанных с насыщением сердечника при больших токах. Они применяются в высокочастотных схемах, где важна высокая линейность и добротность.

Выбор материала сердечника — это компромисс между желаемой индуктивностью, рабочими частотами, габаритами и стоимостью компонента. Неправильный выбор может привести к перегреву, насыщению и полной потере дросселем своих полезных свойств.

Таким образом, комбинируя количество витков, геометрию намотки и материал сердечника, инженеры создают дроссели с самыми разными характеристиками для решения конкретных задач: от сглаживания пульсаций в блоках питания до фильтрации мельчайших высокочастотных помех в линиях передачи данных.

Виды дросселей и их классификация: от силовых гигантов до миниатюрных фильтров

Мир дросселей невероятно разнообразен. Их классифицируют по множеству признаков: назначению, конструкции, материалу сердечника, диапазону рабочих частот и токов. Понимание этих различий — ключ к правильному выбору компонента для конкретной электронной схемы. Давайте рассмотрим основные группы, которые чаще всего встречаются в современной аппаратуре.

Дроссели фильтров питания (сглаживающие дроссели)

Это, пожалуй, самая распространенная и интуитивно понятная категория. Их основная задача — сглаживать пульсации напряжения после выпрямителя в блоках питания. Переменный ток из розетки, пройдя через диодный мост, становится пульсирующим постоянным. Чтобы получить чистое, стабильное напряжение, необходимое для питания чувствительной электроники, эту «рябь» нужно убрать. Именно здесь на сцену выходит сглаживающий дроссель.

Включаясь последовательно с нагрузкой, он, благодаря своей индуктивной инерции, сопротивляется быстрым изменениям тока, накапливая энергию при пиках пульсаций и отдавая ее при спадах. В результате на выходе фильтра получается гораздо более гладкое напряжение. Такие дроссели характеризуются:

• Высокой индуктивностью: от единиц миллигенри (мГн) до нескольких генри (Гн).
• Способностью работать с большими постоянными токами: обмотка выполняется толстым проводом, чтобы минимизировать активное сопротивление и нагрев.
• Массивными сердечниками: чаще всего из электротехнической стали или порошковых материалов, способных работать без насыщения при больших токах подмагничивания.

Без качественного сглаживающего дросселя любой блок питания будет источником сильных помех, способных нарушить работу не только питаемого устройства, но и соседней аппаратуры.

Высокочастотные (ВЧ) дроссели

Эти компоненты работают на совершенно других принципах и частотах. Их задача — не сглаживать, а блокировать. ВЧ-дроссель представляет высокое сопротивление для переменного тока высокой частоты и практически не препятствует прохождению постоянного тока или низкочастотных сигналов. Это свойство используется для развязки различных каскадов схемы по высокой частоте, фильтрации ВЧ-помех и в качестве элементов колебательных контуров.

Конструктивно они могут быть очень разными: от миниатюрных SMD-компонентов (чип-дросселей) размером с песчинку до катушек с однослойной намоткой на диэлектрическом каркасе. Их ключевые параметры — это индуктивность (обычно от наногенри (нГн) до микрогенри (мкГн)), добротность (Q-фактор) и собственная резонансная частота, выше которой дроссель теряет свои индуктивные свойства.

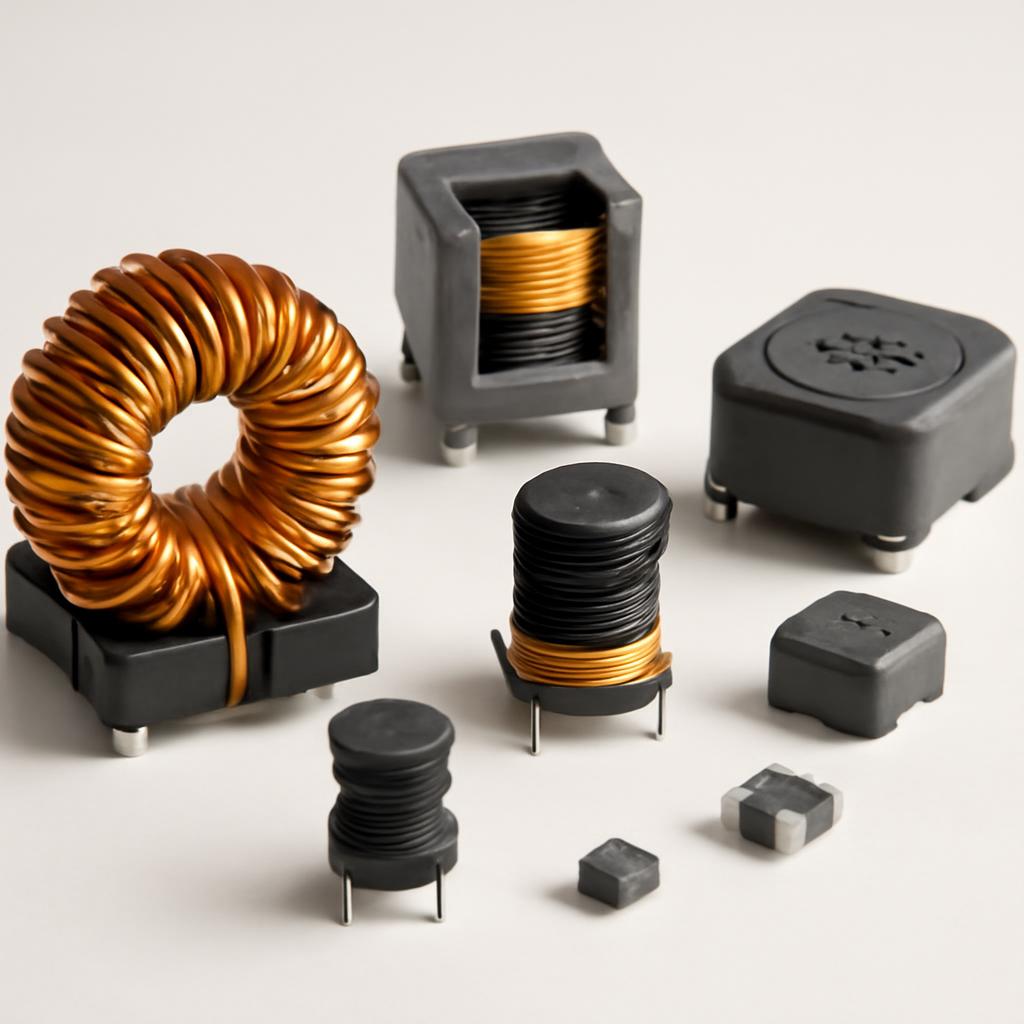

Дроссели бывают самых разных форм и размеров, в зависимости от их назначения и рабочих параметров.

Синфазные дроссели (common mode chokes)

Это особый и чрезвычайно важный класс дросселей, предназначенный для борьбы со специфическим видом помех — синфазными. Чтобы понять их работу, нужно различать два типа сигналов (и помех) в паре проводников (например, в кабеле питания или линии передачи данных):

• Дифференциальный сигнал (полезный): Токи в двух проводах текут в противоположных направлениях. Это и есть наш полезный сигнал.
• Синфазная помеха (вредная): Токи помехи, наведенные извне (например, от работы соседних приборов), текут в обоих проводах в одном направлении.

Конструкция синфазного дросселя уникальна: он имеет две одинаковые обмотки, намотанные на общий сердечник (чаще всего тороидальный ферритовый). Провода линии (например, «фаза» и «ноль») пропускаются через эти обмотки.

Секрет синфазного дросселя в том, что он «невидим» для полезного сигнала, но является непреодолимым барьером для помехи.

Когда через дроссель течет дифференциальный (полезный) сигнал, магнитные потоки, создаваемые двумя обмотками, направлены навстречу друг другу и взаимно компенсируются. В результате сердечник не намагничивается, и дроссель не оказывает сигналу практически никакого сопротивления. Когда же через обмотки течет синфазная помеха, ее токи направлены в одну сторону. Магнитные потоки складываются, создавая в сердечнике сильное магнитное поле. Для этой помехи дроссель представляет собой очень высокую индуктивность и, соответственно, огромное сопротивление, эффективно подавляя ее.

Сравнительная таблица основных видов дросселей

Параметр Сглаживающий дроссель ВЧ-дроссель Синфазный дроссель Основное назначение Накопление энергии, сглаживание пульсаций тока Блокировка ВЧ-сигналов, частотная селекция Подавление синфазных электромагнитных помех Тип подавляемых сигналов Пульсации постоянного тока Переменный ток высокой частоты Синфазные токи (помехи) Типичный материал сердечника Электротехническая сталь, порошковое железо Феррит, диэлектрик (воздушный) Высокопроницаемый феррит (марганцево-цинковый, никель-цинковый) Конструкция обмотки Одна силовая обмотка Одна, часто однослойная, обмотка Две (или более) симметричные обмотки Ключевые параметры Индуктивность, ток насыщения, активное сопротивление Индуктивность, добротность, собственная резонансная частота Импеданс на частоте помехи, номинальный ток, сопротивление изоляции

Сферы применения и практические советы по выбору дросселя

Область применения дросселей настолько широка, что перечислить ее полностью практически невозможно. Эти компоненты являются неотъемлемой частью почти любого электронного устройства. От их правильной работы и грамотного выбора зависит стабильность, надежность и электромагнитная совместимость всей аппаратуры. Рассмотрим наиболее важные и распространенные сферы, где дроссели играют ключевую роль.

Основные области применения

• Импульсные источники питания (ИИП/SMPS): Это, пожалуй, главная сфера применения силовых дросселей. Они используются в качестве накопительных элементов в понижающих (Buck), повышающих (Boost) и инвертирующих (Buck-Boost) преобразователях. Также они являются обязательным компонентом входных и выходных LC-фильтров для подавления помех.
• Корректоры коэффициента мощности (PFC): В современных блоках питания дроссель является сердцем схемы PFC, которая обеспечивает потребление тока из сети синусоидальной формы, снижая нагрузку на электросеть и повышая энергоэффективность устройства.
• Светотехника: От классических электромагнитных балластов для люминесцентных ламп до современных драйверов для светодиодных (LED) светильников — везде дроссели используются для стабилизации тока и формирования необходимого напряжения питания.
• Автомобильная электроника: Бортовая сеть автомобиля — среда с высоким уровнем электромагнитных помех от системы зажигания, генератора, электродвигателей. Дроссели, в том числе синфазные, применяются для фильтрации цепей питания автомагнитол, навигационных систем, блоков управления двигателем (ECU) и другой чувствительной электроники.
• Телекоммуникации и линии передачи данных: В портах Ethernet, на линиях USB, HDMI и других высокоскоростных интерфейсах устанавливаются миниатюрные синфазные дроссели. Их задача — подавить синфазные шумы, не затрагивая полезный дифференциальный сигнал, что обеспечивает стабильную и быструю передачу данных без ошибок.
• Промышленная автоматика и силовая электроника: Частотные преобразователи для управления асинхронными двигателями, сварочные аппараты, системы бесперебойного питания (ИБП/UPS) — все это мощное оборудование генерирует сильные помехи. Для обеспечения их электромагнитной совместимости применяются крупные сетевые и моторные дроссели.
• Аудиотехника: В пассивных кроссоверах акустических систем дроссели (катушки индуктивности) совместно с конденсаторами образуют фильтры, которые разделяют звуковой сигнал на разные частотные полосы и направляют их на соответствующие динамики (низкие частоты — на вуфер, высокие — на твитер).

Как выбрать правильный дроссель: ключевые параметры

Выбор дросселя — это не просто поиск компонента с нужным значением индуктивности. Необходимо учитывать целый ряд параметров, которые определяют его поведение в реальной схеме. Пренебрежение хотя бы одним из них может привести к нестабильной работе, перегреву или даже выходу устройства из строя.

Самая частая ошибка начинающих разработчиков — выбор дросселя только по индуктивности, игнорируя токовые характеристики. Это неизбежно приводит к насыщению сердечника и потере дросселем своих свойств под нагрузкой.

Давайте разберем основные характеристики, указанные в технической документации (datasheet) на компонент, и поймем, на что они влияют.

Параметр Описание На что влияет Номинальная индуктивность (L)Основная характеристика, определяющая способность накапливать энергию в магнитном поле. Измеряется в Генри (Гн) и его долях (мГн, мкГн, нГн). Определяет частотные свойства фильтра, величину пульсаций тока в ИИП. Значение задается расчетом схемы. Номинальный ток (Rated Current, I_rated)Максимальный постоянный ток, при котором нагрев дросселя из-за активного сопротивления обмотки не превышает допустимого значения (например, ΔT = 40°C). Надежность и долговечность. Превышение этого тока ведет к перегреву и разрушению изоляции провода. Выбирается с запасом 20-30% от максимального рабочего тока в схеме. Ток насыщения (Saturation Current, I_sat)Ток, при котором индуктивность компонента падает на определенную величину (например, на 20-30%) из-за насыщения магнитного сердечника. Стабильность работы схемы под нагрузкой. Если рабочий ток превысит I_sat, индуктивность резко упадет, что приведет к росту пульсаций и возможному выходу из строя ключевых транзисторов в ИИП. Активное сопротивление (DCR)Омическое сопротивление провода обмотки постоянному току. Измеряется в Омах (Ом) или миллиомах (мОм). КПД устройства. Чем ниже DCR, тем меньше потери мощности на нагрев дросселя (P = I² * R). Особенно критично для низковольтных и батарейных устройств. Собственная резонансная частота (SRF)Частота, на которой паразитная межвитковая емкость дросселя входит в резонанс с его индуктивностью. Рабочий диапазон частот. Выше частоты SRF дроссель перестает быть индуктивностью и начинает вести себя как конденсатор, теряя свои фильтрующие свойства. Конструктивное исполнениеТип корпуса (SMD для поверхностного монтажа, выводной), наличие магнитного экрана (shielded), габариты. Технология монтажа, плотность компоновки платы, уровень электромагнитных излучений. Экранированные дроссели создают меньше помех для соседних компонентов.

Таким образом, процесс выбора дросселя — это всегда поиск баланса. Например, для уменьшения DCR нужно использовать более толстый провод, что увеличит габариты и стоимость. Для увеличения тока насыщения требуется сердечник большего размера. Грамотный инженер всегда тщательно изучает техническую документацию и выбирает компонент, характеристики которого оптимально подходят под требования конкретной задачи, обеспечивая необходимый запас по ключевым параметрам.

Проблемы при работе дросселей и тенденции развития

Несмотря на кажущуюся простоту, дроссель — это компонент, который при неправильном выборе или эксплуатации может стать источником серьезных проблем в электронном устройстве. Понимание потенциальных неисправностей помогает не только в диагностике, но и в проектировании более надежных и долговечных схем. Вместе с тем, индустрия производства индуктивных компонентов не стоит на месте, постоянно предлагая новые решения.

Типичные неисправности и их причины

• Перегрев. Пожалуй, самая распространенная проблема. Причиной может быть либо превышение номинального тока (I_rated), что вызывает чрезмерный нагрев обмотки из-за ее активного сопротивления, либо работа на слишком высокой частоте, приводящая к большим потерям в сердечнике. Перегрев опасен тем, что может разрушить изоляцию провода, вызвав межвитковое замыкание и полный выход дросселя из строя.
• Насыщение сердечника. Эта проблема не всегда очевидна, так как компонент не выходит из строя физически. При превышении тока насыщения (I_sat) магнитный сердечник больше не может усиливать магнитное поле, и индуктивность дросселя резко падает. В импульсном источнике питания это приводит к лавинообразному нарастанию тока через ключевой транзистор, что почти всегда заканчивается его пробоем.
• Акустический шум («свист»). Некоторые дроссели, особенно в импульсных блоках питания, могут издавать слышимый высокочастотный писк или гул. Это явление называется магнитострикцией — свойством ферромагнитных материалов изменять свои размеры под действием магнитного поля. Если частота переключений в схеме попадает в звуковой диапазон (или ее гармоники), вибрирующий сердечник и обмотки создают звуковые волны. Хотя это редко говорит о неисправности, такой шум может быть крайне неприятен для пользователя.
• Излучение электромагнитных помех. Дроссели с открытой магнитной цепью (например, стержневые) могут действовать как маленькие антенны, излучая магнитное поле в окружающее пространство и создавая помехи для чувствительных цепей на плате. Для борьбы с этим применяют экранированные дроссели, у которых магнитное поле сконцентрировано внутри корпуса.

Будущее дросселей: куда движется индустрия?

Технологии производства индуктивных компонентов постоянно совершенствуются, отвечая на запросы современной электроники, требующей все большей эффективности и компактности.

Главный тренд в развитии дросселей — это увеличение удельной мощности: получение большей индуктивности и больших рабочих токов в меньшем физическом объеме при минимальных потерях.

Основные направления развития включают:

1. Новые материалы сердечников. Разрабатываются композитные порошковые материалы с уникальным сочетанием высокой магнитной проницаемости, высокого тока насыщения и низких потерь в широком диапазоне частот. Это позволяет создавать более компактные и эффективные дроссели для высокочастотных преобразователей.
2. Миниатюризация и интеграция. Спрос на компактные устройства (смартфоны, носимая электроника) толкает производителей к созданию все более мелких SMD-компонентов. Перспективным направлением является интеграция индуктивностей непосредственно в печатную плату или в корпус полупроводниковой микросхемы.
3. Повышение рабочей температуры. Для автомобильной и промышленной электроники разрабатываются дроссели, способные стабильно работать при температурах свыше 125-150°C, что достигается за счет использования термостойких материалов для провода, каркаса и компаунда.

Распределение областей применения дросселей

Примерное распределение использования дросселей в различных отраслях электроники.

Заключение

Мы совершили подробное путешествие в мир дросселей, разобрав их устройство, принцип действия, основные виды и сферы применения. От простого свойства противодействовать изменению тока до сложной фильтрации синфазных помех — эти компоненты являются незаменимыми стражами стабильности и надежности в современной электронике. Понимание их ключевых параметров, таких как индуктивность, ток насыщения и активное сопротивление, является основой для грамотного проектирования и ремонта любых электронных устройств.

При выборе дросселя для своего проекта всегда тщательно изучайте техническую документацию и не экономьте на качестве, особенно в ответственных узлах, таких как цепи питания. Помните, что правильно подобранный дроссель — это залог не только эффективной работы вашего устройства, но и его электромагнитной совместимости с окружающим миром. Не бойтесь экспериментировать и углублять свои знания, ведь именно из таких, казалось бы, простых компонентов и строится вся сложность и магия современной техники.

Сравнение ключевых характеристик различных типов дросселей.

Руководство по выбору дросселя: на что обратить внимание.
